↑ Как снять маятниковый рычаг на ВАЗ-2106
- Снимаем правое переднее колесо. Выпрессовываем из рычага пальцы тяг.

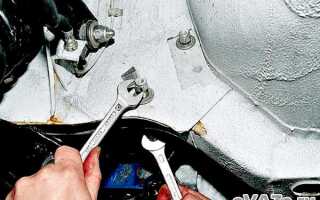

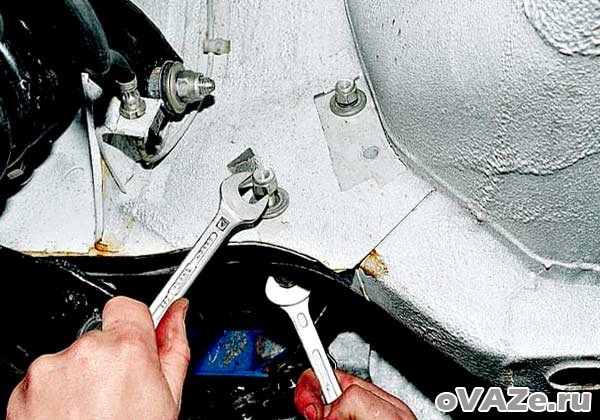

- Двумя ключами «на 17» отворачиваем гайки двух болтов крепления кронштейна на правом лонжероне кузова.
- Нижний болт можно вынуть сразу, а верхний снимаем вместе с кронштейном.
- Вынимаем шплинт и двумя ключами «на 19» отворачиваем верхнюю гайку с оси маятникового рычага.
- Вынимаем ось с рычагом из кронштейна.
↑ Сборка и установка маятникового рычага
В кронштейне установлены две пластмассовые втулки (подшипники скольжения). На обоих концах оси имеются по две лыски, на которые устанавливаются стопорные шайбы. На буртики кронштейна и наружную часть втулок надеваются резиновые уплотнения, которые удерживаются стопорными шайбами.
Пластмассовые втулки должны сидеть в кронштейне плотно, а ось рычага не должна иметь радиальных люфтов во втулках. При износе втулок заменяем их новыми.
В кронштейн маятникового рычага при сборке закладываем смазку Литол-24 или Фиол.
Затянув верхнюю гайку, проверяем момент проворачивания оси рычага в кронштейне. Рычаг должен проворачиваться при приложении к его свободному концу нагрузки в пределах 1–2 кгс.
Устанавливаем кронштейн маятникового рычага в порядке, обратном снятию.
