Поломанное втягивающее реле может стать причиной неработающего стартера, запускающего двигатель автомобиля. Но не спешите выбрасывать, часто втягивающее реле и стартер удается отремонтировать самостоятельно.
↑ Как разобрать втягивающее реле стартера ваз 2106
- На старых моделях втягивающего реле автомобилей ВАЗ-2106 и 2107 крышка к корпусу крепится болтами. С разборкой таких реле обычно проблем не возникает.

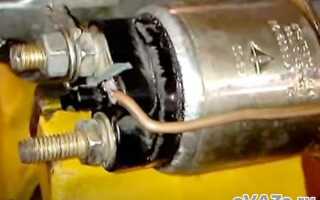

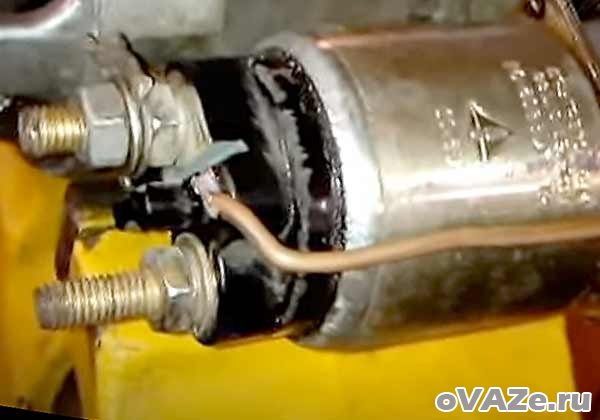

- Новые же реле «усовершенствовали» и крышка развальцовывается с корпусом, т.е. получается неразъемным. Чтобы «раскрыть» такое реле, его необходимо зажать в тиски и поддевая отверткой либо чем-то острым отодвигать маленькими участками развальцовку.
Также следует помнить, что перед снятием крышки с корпуса нужно паяльником отпаять контакты.
↑ Неисправности втягивающего реле стартера ВАЗ-2106 и их устранение
↑ Проверка контактов
После разборки втягивающего реле прежде всего необходимо проверить контакты: пластинки и подвижные пятаки. Они должны быть без окислов и нагаров.
На старых реле пятаки изготовлены полностью из меди. Для ремонта пригоревших пятаков, их нужно вытащить и зачистить поверхность с нагаром напильником либо наждачной бумагой. После зачистки пятак необходимо поставить на место.
↑ Обмотка втягивающего реле стартера
- Визуально осмотрите обмотки и места припайки проводов обмотки. Зачастую одной из причин поломки втягивающего реле является некачественная заводская пайка. Если необходимо, перепаяйте провода.
- Тестером прозвоните обмотки. Таким образом можно выявить короткое замыкание либо обрыв в обмотке втягивающего реле. Места обрыва или короткого замыкания в обмотке самостоятельно найти и устранить сложно, поэтому, при таки поломках чаще всего обмотку либо втягивающее реле в целом меняют на новое.
- Проверьте ход штока, который перемещается внутри обмотки реле. Его перемещение должно быть плавным и не тугим. Если для перемещения штока необходимо прикладывать чрезмерное усилие, то для его облегчения необходимо уменьшить длину удерживающей его пружинки на 1-2 витка.
↑ Сборка втягивающего реле стартера
Устранив все выявленные дефекты можно приступать к сборке втягивающего реле.
- В реле старой конструкции стартера, с креплением крышки болтами, проверьте состояние прокладки. При необходимости замените ее.
- В более новой конструкции со свальцованным креплением корпуса к крышке в месте сборки необходимо нанести немного силикона для уплотнения после чего аккуратно обстучать место завальцовки через надставку. После этого проверьте качество завальцовки крышка должна стоять неподвижно на корпусе.
↑ Ремонт втягивающего реле стартера ВАЗ 2106 и ВАЗ-2107 видео
Собранное втягивающее реле стартера устанавливают и крепят к стартеру в последовательности обратной снятию.
